集中式高频建构物变形数字化监测

集中式高频建构物变形数字化监测

在被监测建构物内选取一系列的监测断面。在每个监测断面，选取多个测点，安装各类测量传感器。通过无线数据网关，上传到云平台。在平台上完成建构物的结构变形分析，并实现预警。

  • 倾斜、裂缝、错台监测
  • 实时监测、高频传输, 适用于局部区域内大量高频采集监测
  • 保留断电前300次监测记录
  • IP68防水，进水监测与断电告警
  • 安装便捷，免维护

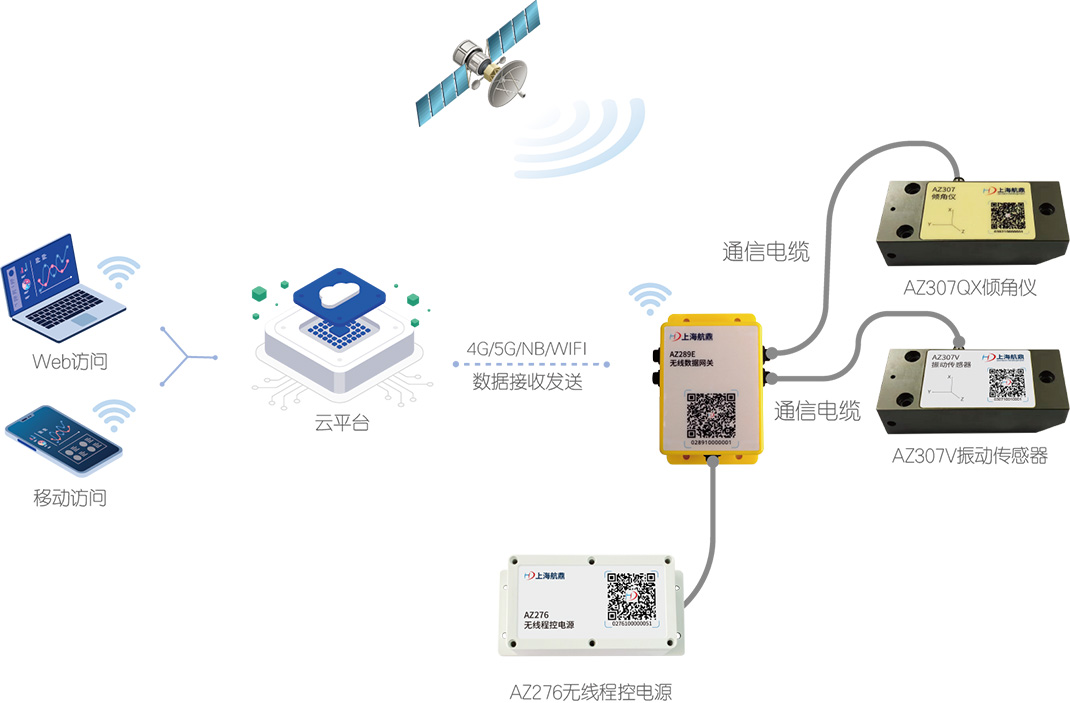

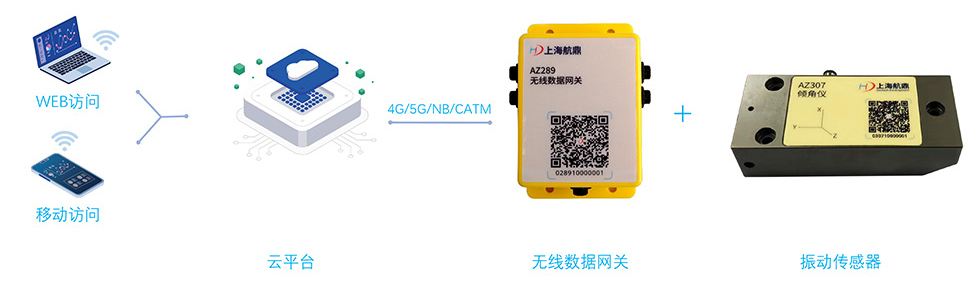

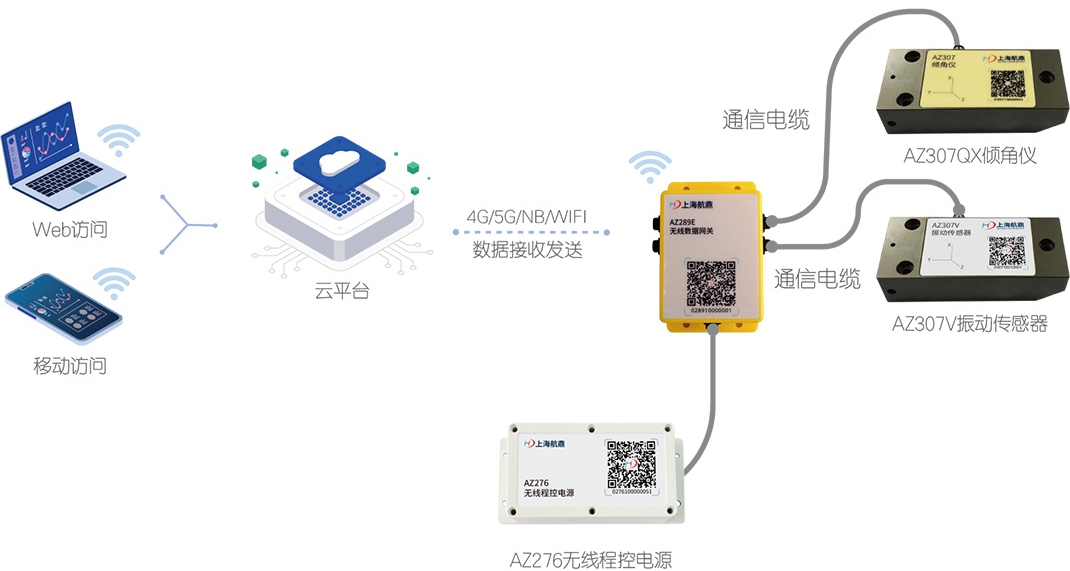

集中式高频建构物变形方案

注意：如需高频实时采集监测数据，可选配太阳能板进行供电。

硬件产品

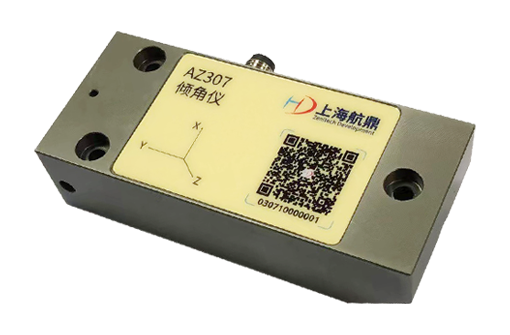

振动/倾斜传感器
  • 物理尺寸：92 x 40 x 22 mm
  • 实时监测振动与倾角，高频采集传输
  • 数据更新率最高可达800Hz
  • 系列化安装支架支持裂缝和错台监测
  • 航空铝合金材质
  • RS485通信方式，设备级联数可达48个
  • 带安装孔，设备可直接安装于监测表面，适合振动与倾角监测
  • 接收上位机轮询，支持高频率传感数据采集，实现倾斜、裂缝和错台实时监测
  • 直接接入AZ28X系列数据网关，实现无线数据传输
  • IP68防水
振动传感器
无线数据网关
无线数据网关

  • 物理尺寸：147 x 90 x 51 mm
  • 供电、采集、传输一体
  • 单通道支持连接48个传感器及配套智慧测量杆
  • 1通道DO控制口输出，1通道AI信号数据采集接口
  • 2通道RS485数据采集
  • NB/4G/WIFI多种传输
  • 可选北斗卫星授时定位
  • 超低功耗，全内置电池， 一天两次一年以上持续使用
  • 直接连接6 ~ 30W太阳能板供电，可持续工作
  • IP67防水

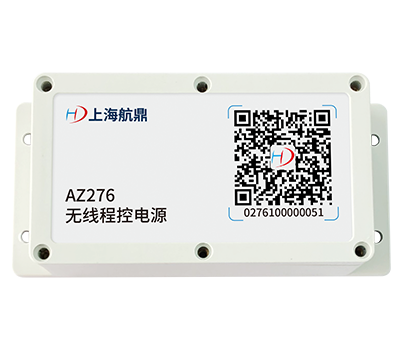

无线程控供电系统

  • 物理尺寸：198 x 92 x 59 mm
  • 远程程控，对各设备进行供电管理
  • 独立4路受控6V或者12VDC输出
  • 防爆电池，地铁、隧道可以使用
  • 6V到12VDC输入，直接连接太阳能板
  • IP67防水

无线程控供电系统
软件产品

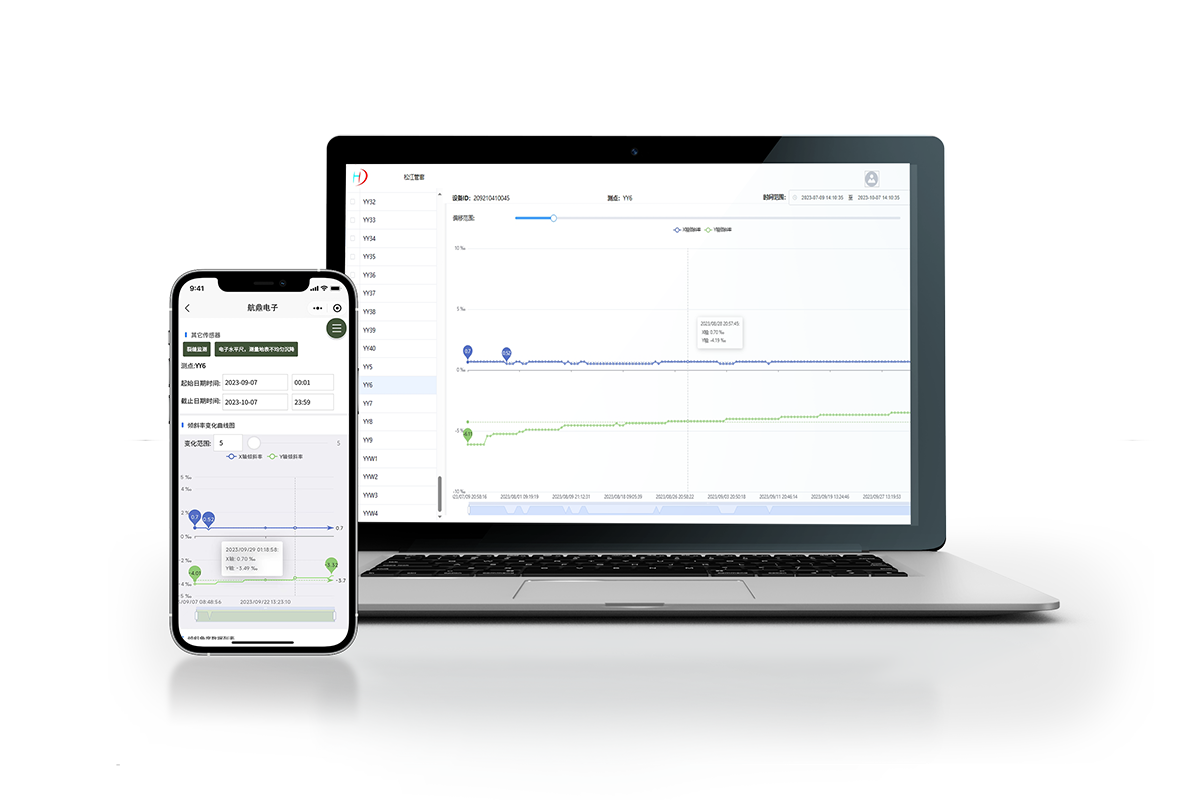

电子地图 + 北斗定位 + 云计算

应用案例

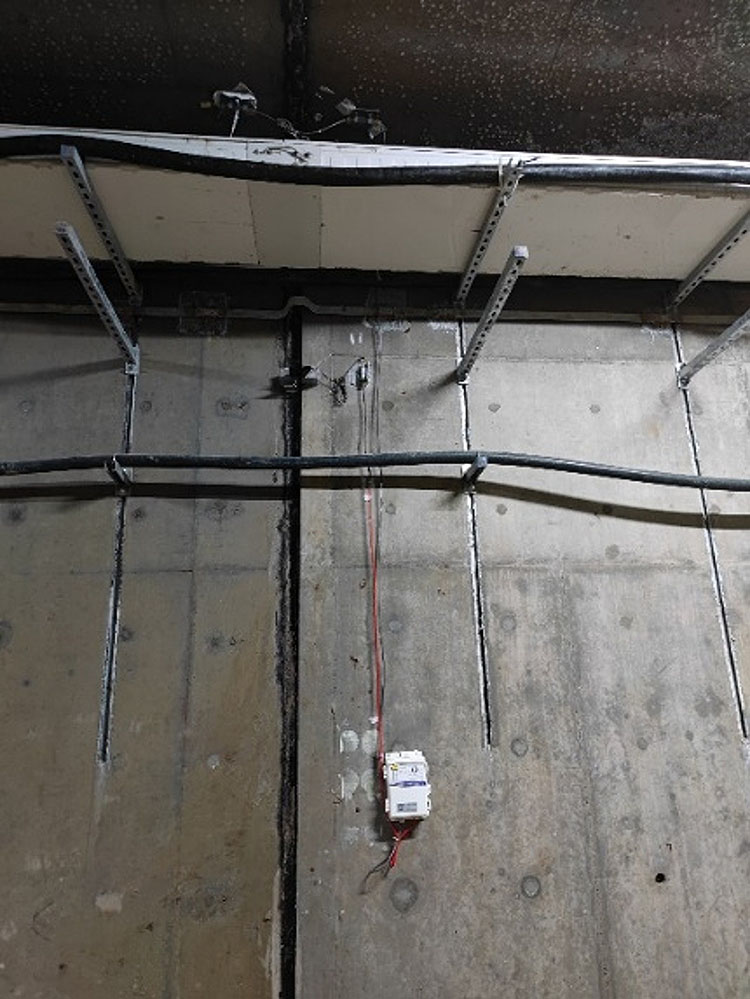

上海市某区管廊监测项目

解决方案
